Constitución
La bomba de inyección en linea a carrera constante, cuya sección se encuentra en la figura inferior, en la que se puede ver que dispone de un cárter o cuerpo, de aleación de aluminio-silicio, que aloja en su parte inferior o cárter inferior (C), al árbol de levas (A), que tiene tantas levas como cilindros el motor. En un lateral del cárter inferior de bomba, se fija la bomba de alimentación (B), que recibe movimiento del mismo árbol de levas de la bomba de inyección, por medio de una excéntrica labrada en el. Cada una de las levas acciona un empujador o taqué (D), que, por medio de un rodillo, se aplica contra la leva, obligado por el muelle (E). El empujador (D), a su vez da movimiento al embolo (F), que se desliza en el interior del cilindro (G), que comunica por medio de unos orificios laterales llamados lumbreras, con la canalización (H), a la que llega el gasoleo procedente de la bomba de alimentación. Ademas del movimiento de subida y bajada del pistón, este puede girar un cierto ángulo sobre su eje vertical, ya que la parte inferior tiene un saliente (I), que encaja con el manguito cilíndrico (J), que a su vez rodea el cilindro (G) y que, en su parte superior, lleva adosada la corona dentada (K), que engrana con la barra cremallera (L). El movimiento de esta barra cremallera hace girar a la corona dentada, quien comunica su giro al pistón, por medio del manguito cilíndrico (J) y el saliente (I) de la parte inferior del pistón.
La parte superior del cilindro, esta cerrada por la válvula (M), llamada de retención o reaspiración, que se mantiene aplicada contra su asiento (N), por la acción del muelle (O).
Cuando la leva presenta su saliente al empujador (D), este, a su vez, acciona el pistón (F), haciendole subir, con lo cual, quedan tapadas las lumbreras del cilindro (G) que lo comunican con la canalización (H), a la que llega el combustible. En estas condiciones, el gasoleo encerrado en el cilindro, es comprimido por el pistón, alcanzandose una determinada presión en el cilindro, que provoca la apertura de la válvula (M), venciendo la acción del muelle (O), en cuyo momento sale por ella el gasoleo hacia el inyector del cilindro correspondiente, a través de la canalización (P).
Cuando ha pasado el saliente de la leva, el impulsor (D) baja por la acción del muelle, haciendo bajar a su vez el émbolo (F), que vuelve a ocupar la posición representada en la figura, permitiendo el llenado del cilindro con nuevo combustible, a través de sus aberturas laterales. La válvula (M), mientras tanto, ha bajado cortando la comunicación del cilindro y la válvula (M) es empujada por el muelle.
Como puede verse la carrera del pistón es constante
La bomba de inyección tiene tantos elementos de bombeo como cilindros el motor. Cada elemento de bombeo, esta constituido por un cilindro y un pistón. Cada cilindro, a su vez, esta en comunicación con la tubería de admisión, por medio de las lumbreras y con el conducto de salida por el inyector, por medio de una válvula que es mantenida sobre su asiento por medio de un muelle tarado.

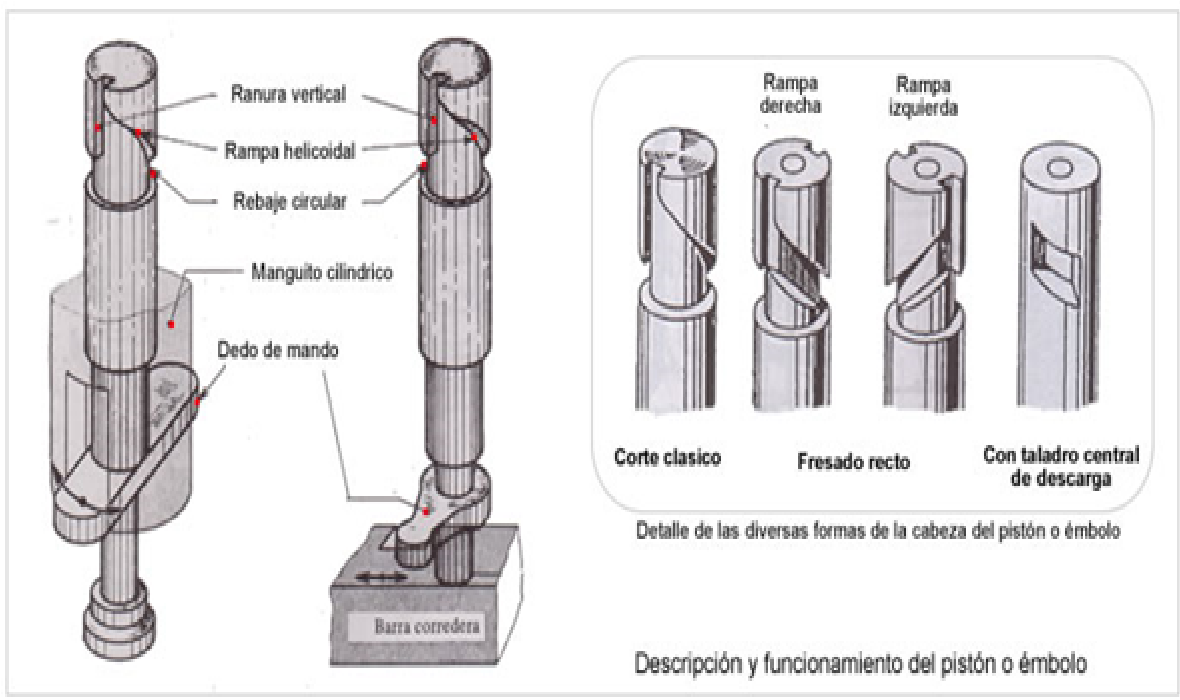

El pistón se ajusta en el cilindro con una precisión del orden de varias micras y tiene una forma peculiar que estudiaremos a continuación. En su parte inferior el pistón tiene un rebaje circular que comunica con la cara superior del pistón, por medio de una rampa helicoidal y una ranura vertical.
En la parte inferior, el pistón lleva un dedo de mando o saliente (I- figura superior), que encaja encaja en la escotadura de un manguito cilíndrico, sobre el que se fija la corona dentada, que engrana con la cremallera. El movimiento de la cremallera, puede hacer girar el pistón un cierto ángulo sobre su eje vertical.
En ciertos tipos de bombas, la cremallera es reemplazada por una barra corredera, que lleva unas escotaduras en las que encaja el dedo de mando que forma el pistón en su parte
inferior
