Estrangulador de retroceso

Estrangulador de retroceso

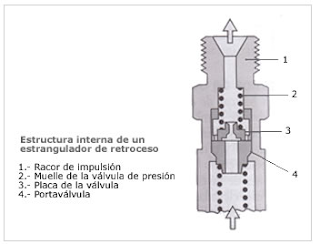

Esta situado entre la válvula de presión y la tubería que alimenta al inyector, puede instalarse en el racor de impulsión acompañando a la válvula de presión. Este elemento se utiliza para reducir en el sistema de alta presión fenómenos de desgaste producidos por los cambios rápidos de presión (cavitación). Durante la alimentación la presión del combustible es tan alta que la placa de la válvula (3) es comprimida contra la fuerza del muelle (2), con lo que el combustible puede fluir hacia el inyector sin obstáculos. Al final de la carrera útil del elemento de bombeo, el cierre de la aguja del inyector provoca una onda de presión en sentido contrario al de la alimentación. Esto puede ser causa de cavitación. Al mismo tiempo, el muelle de presión empuja la placa de válvula (3) contra su asiento, por lo que el combustible tiene que retroceder pasando por la sección del estrangulador, amortiguandose así la onda de presión, haciendola imperceptible.
